勁文壹佳來給大家講一下成都塑料排水板安裝工藝及施工流程，包括排水板施工前期準備、排水板的作業條件、排水板操作工藝及排水板施工安裝注意事項。

一、施工準備

1、主要材料及機具

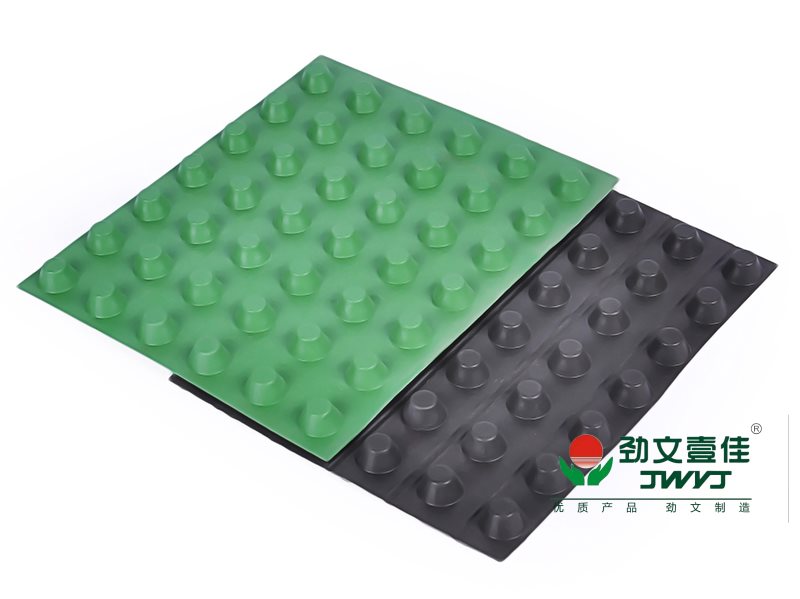

（1）塑料排水板（產品規格按設計要求結合施工技術條件選擇其類型及型號）。

（2）施打排水板的主要施工機具（包括導架、套管、驅動套管下沉的振動錘，鉸車及裝排水板的卷筒和防風裝置等），也可使用IJB-16型插板機，也可用起重機打樁機改換工作裝置而簡便的插板機。

2、作業條件

（1）在施工前的技術準備中，按地基設計要求與地形地質條件，確定排水孔的平面布置及施插排水板的順序。
（2）施工場地與道路要符合施插排水板的要求，諸如施工人員與機具的進出，臨時設施（包括水電、通訊等）的安排等。
（3）按施工組織設計確定的場地排水孔位置放線后，用竹簽為標志定插孔位。
（4）具備吹填土的作業條件。

二、操作工藝

1、插板時，插板機就位后通過振動錘驅動套管對準插孔位下沉，排水板從套管內穿過與端頭的錨靴相連，套管頂住錨靴將排水板插到設計入土深度，拔起套管后，錨靴連同排水板一起留在土中，然后剪斷連續的排水板，即完成一個排水孔插板操作。插板機就可移位到下一個排水孔繼續施打。

2、在剪斷排水板時，要留有露出原地面15-30cm的“板頭”；其后在“板頭”旁邊挖起砂土20cm深成碗狀的凹位，再將露出的板頭切去，填平，插板施工即告完成。

三、質量標準

1、塑料排水板材質的要求

塑料排水板是工廠的定型產品，作選擇時檢驗其產品的性能與效應的合項指標如下：

（1）抗拉強度的選擇不得小于1KN（實際使用的SPB-1塑料排水板抗拉指數----芯板：1.7N/mm2；濾膜：0.44N/mm2）。

（2）延伸率2%-10%。

（3）抗撕裂度應超過300N（實際SPB-1的濾膜撕裂度為1340N）。

（4）透水性≥10-3mL/s。

（5）濾膜滲透系數不小于4.2×10-4cm/s（此外還要考慮排水板的抗變形性、保土性和長期排水效果）。

2、排水孔的施打要求

（1）施打過程保持排水孔的垂直度，其垂直偏差按進入深度控制≤1.5-2cm/m(1.5%-2%)。

（2）排水孔的平面位置應按設計要求的間距施打，一般位置偏差不超過5cm。

3、排水板的施插要求

（1）保持排水板入土的連續性，發現斷裂即重新施插。

（2）連接排水板的上下搭接長度不小于10cm，并應連接牢固。

（3）施插排水板到達設計入土深度后方能拔管。

（4）完成排水板的施插并切斷后，露出地面的“板頭”長度不能小于15cm。

4、軟土或超軟土地基通過預壓排水固結的有關參數如下：

場地預壓加荷15-120kn/m2。

分級加荷一個月后沉降量達到土層總厚度的20%以上； 土的含水量減少到50%左右。

四、施工注意事項

1、注意排水板的技術性能，應按設計要求對每批進場的產品抽查檢驗合格后方可施工。

2、施工前對照地質資料，在布置排水孔的場地范圍內作必要的觸探（探孔）檢查，以盡量避免施打排水孔時碰到地下障礙物。（探孔深度不要超過設計孔深60cm）。

3、當碰到地下障礙物而不能繼續打進或令孔體傾斜（超過允許偏差），則應棄置該孔而拔管移位（相距45cm左右），重新施工打排水孔。

4、排水孔的施打過程要采用定載振動壓入的方法，一直打到設計的深度，不允許重錘夯擊。

5、排水板在裝運和儲存期間，要包上厚保護層，在施工現場存放要注意防曬及泥漿、灰塵污染或其他物體的碰撞破壞。

6、排水板施插過程，應注意是否在插入時真正送入土中，或在拔管（心軸）時，排水板回帶上來?？山?jīng)常注意卷筒內塑料板的耗用量（或用自動記錄裝置）。

7、設置適當?shù)念A(yù)壓下沉觀測點，注意分級加荷的壓縮量及其均勻性。

8、要貫徹執行施工現場臨時用電安全技術規范，避免事故發生。
